Dettagli:
|
| Nome di visualizzazione: | 3Modulo LCD TFT SPI da 0,5 pollici | Risoluzione: | 480X320 |
|---|---|---|---|
| Dimensione del PWB del modulo: | 56.34x98 mm | Area attiva: | 48.96x73,44 mm |
| Interfaccia: | SPI a 4 linee | Angolo di visione: | 55/65/65/65 |
| Modalità di visualizzazione: | TFT, normalmente bianco | IC del driver: | ILI9488 |
| Pannello tattile: | Senza Captouch |

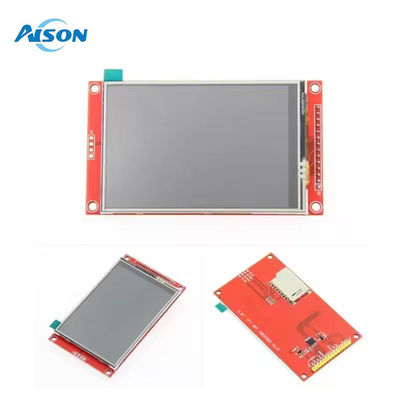

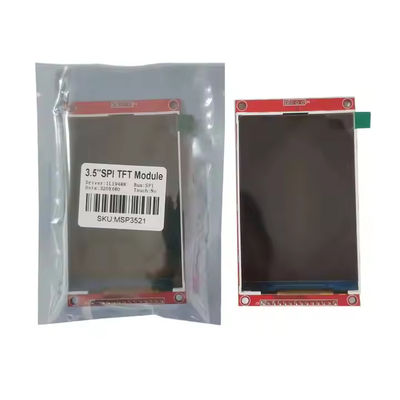

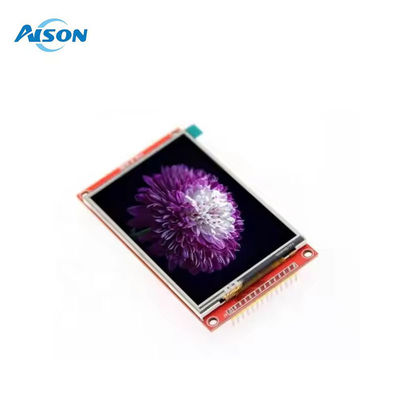

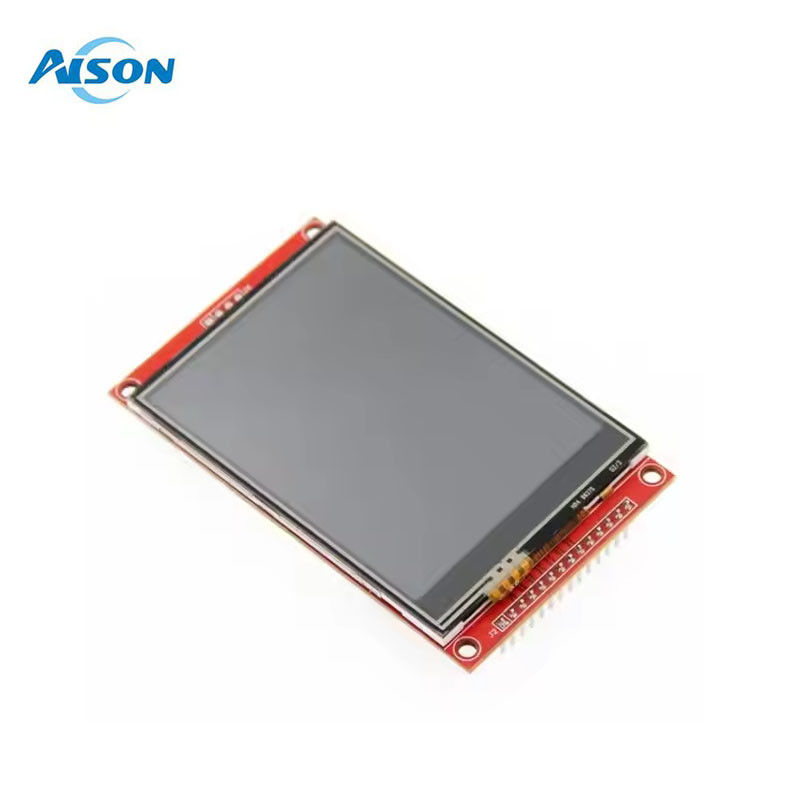

3.5 pollici SPI TFT LCD Modulo con ILI9488 480x320 Risoluzione
Opzioni:
2.2 pollici SPI LCD Modulo senza contatto;2Display SPI Modulo da 2 pollici con RTP
2Modulo LCD SPI da 0,4 pollici senza contatto;2Display SPI Modulo da.4 pollici con RTP
2.8 pollici SPI LCD Modulo senza contatto;2Display SPI Modulo da.8 pollici con RTP
3.2 pollici SPI LCD Modulo senza contatto;3Display SPI Modulo da 2 pollici con RTP
3Modulo LCD SPI da 0,5 pollici senza contatto;3Display SPI Modulo da 5 pollici con RTP
4Modulo LCD SPI da 0,0 pollici senza contatto;4.0 pollici SPI Modulo display con RTP
3LCD TFT da 0,5 pollici con interfaccia SPI Specifiche:
◦ Display Color: RGB 65K color
◦ Dimensione dello schermo: 3,5 pollici
◦ Tipo: TFT
◦ IC del conducente: ILI9488
◦ Risoluzione: 480*320 (pixel)
◦ Interfaccia del modulo: interfaccia SPI a 4 fili
◦ Area attiva (area AA): 48,96x73,44 mm
◦ Modulo PCB Dimensione: 56,34x98 mm
◦ Temperatura di funzionamento: -20°C~60°C
◦ Temperatura di conservazione: -30°C~70°C
◦ tensione di alimentazione VCC: 3,3V~5V
◦ Tensione della porta IO logica: 3.3V (TTL)
◦ Consumo di energia: TBD

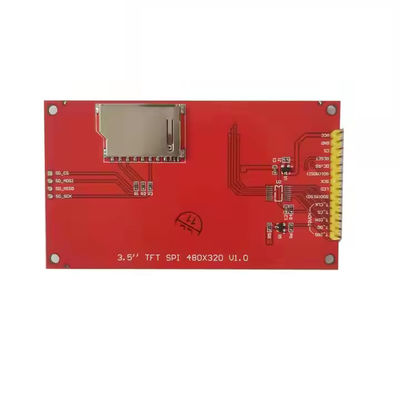

3.5Definizione dell'interfaccia del modulo SPI TFT
| Numero | Etichetta del pin | Descrizione |
| 1 | VCC | Input di potenza 5V/3,3V |
| 2 | GND | Terreno |
| 3 | CS | Segnale di selezione del chip LCD, attivazione a basso livello |
| 4 | RISET | Segnale di ripristino LCD, ripristino a basso livello |
| 5 | DC/RS | livello elevato: registro, livello basso: dati |
| 6 | SDI ((MOSI) | Segnale di scrittura dati del bus SPI |
| 7 | SCK | Segnale dell'orologio del bus SPI |
| 8 | LED | se non controllato, collegare 3.3V sempre luminoso |
| 9 | SDO ((MISO) | SPI bus lettura del segnale di dati, se non è necessario per la funzione di lettura, non si può collegare |
| (Il seguente è il collegamento della linea di segnale touch screen, se non è necessario toccare la funzione o il modulo stesso non ha la funzione touch, non è possibile connetterli) | ||
| 10 | T_CLK | Toccare il segnale dell'orologio del bus SPI |
| 11 | T_CS | Chip touch screen selezionare segnale, abilitare basso livello |
| 12 | T_DIN | Input del bus SPI a contatto |
| 13 | T_DO | Uscita del bus SPI touch |
| 14 | T_IRQ | Segnale di interruzione dello schermo tattile, basso livello quando viene rilevato il tatto |
