Dettagli:
|
Articolo: | 3.5 pollici SPI Resistive touch screen | Risoluzione della schermata: | 480X320 |
---|---|---|---|
Dimensione del PCB: | 56.34x98 mm | Area attiva LCD: | 48.96x73,44 mm |
Interfaccia LCD: | SPI a 4 linee | Angolo di visualizzazione: | 55/65/65/65 |
Tipo di visualizzazione: | TFT, normalmente bianco | Temperature di funzionamento: | -20 a 70 gradi |
Evidenziare: | Display TFT SPI 480x320,Display TFT SPI da 3,5 pollici |

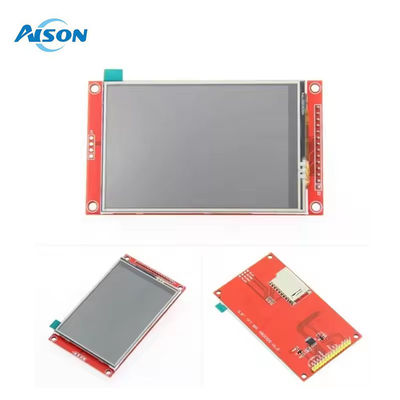

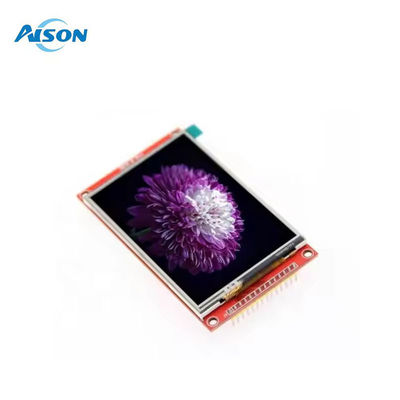

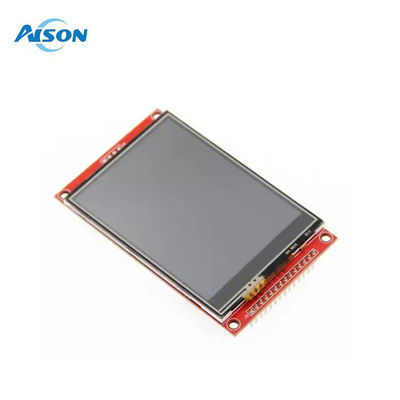

3.5 pollici 480x320 SPI display TFT ILI9488 Driver 4 Wire SPI Resistive Touch Screen Module
Opzioni:
2.2 pollici SPI LCD Modulo senza contatto;2Display SPI Modulo da 2 pollici con RTP
2Modulo LCD SPI da 0,4 pollici senza contatto;2Display SPI Modulo da.4 pollici con RTP
2.8 pollici SPI LCD Modulo senza contatto;2Display SPI Modulo da.8 pollici con RTP
3.2 pollici SPI LCD Modulo senza contatto;3Display SPI Modulo da 2 pollici con RTP
3Modulo LCD SPI da 0,5 pollici senza contatto;3Display SPI Modulo da 5 pollici con RTP
4Modulo LCD SPI da 0,0 pollici senza contatto;4.0 pollici SPI Modulo display con RTP
Caratteristica
• schermo a colori da 3,5 pollici, supporto display a colori 65K, display a colori ricchi, risoluzione 480X320
• Utilizzando il bus seriale SPI, occorrono solo pochi IO per illuminare il display
• Facile da ampliare con uno slot per schede SD
• Fornire un ricco esempio di programma
• Standard di processo di livello militare, lavoro stabile a lungo termine
• Fornire supporto tecnico ai conducenti
Nome | Parametro |
Display colore | Colore RGB 65K |
Unione dei prodotti | Dispone di schermo touch: MSP3520 |
senza touch screen: MSP3521 | |
Dimensione dello schermo | 3.5 ((inch) |
Tipo | TFT |
IC del driver | ILI9488 |
Risoluzione | 480*320 (pixel) |
Interfaccia del modulo | Interfaccia SPI a 4 fili |
Area attiva (area AA) | 48.96x73.44 mm |
Dimensione del modulo PCB | 56.34x98mm |
Temperatura di funzionamento | -20°C~70°C |
Temperatura di conservazione | -30°C~80°C |
tensione di alimentazione VCC | 3.3V~5V |
Tensione della porta IO logica | 3.3V (TTL) |
Consumo di energia | Circa 90mA |

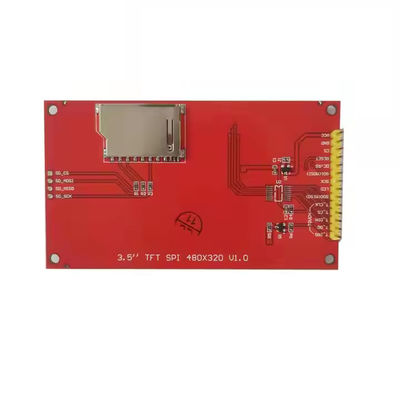

3Display TFT SPI da 0,5 polliciDefinizione dell'interfaccia
Numero | Etichetta del pin | Descrizione |
1 | VCC | Input di potenza 5V/3,3V |
2 | GND | Terreno |
3 | CS | Segnale di selezione del chip LCD, attivazione a basso livello |
4 | RISET | Segnale di ripristino LCD, ripristino a basso livello |
5 | DC/RS | livello elevato: registro, livello basso: dati |
6 | SDI ((MOSI) | Segnale di scrittura dati del bus SPI |
7 | SCK | Segnale dell'orologio del bus SPI |
8 | LED | se non controllato, collegare 3.3V sempre luminoso |
9 | SDO ((MISO) | SPI bus lettura del segnale di dati, se non è necessario per la funzione di lettura, non si può collegare |
(Il seguente è il collegamento della linea di segnale touch screen, se non è necessario toccare la funzione o il modulo stesso non ha la funzione touch, non è possibile connetterli) | ||
10 | T_CLK | Toccare il segnale dell'orologio del bus SPI |
11 | T_CS | Chip touch screen selezionare segnale, abilitare basso livello |
12 | T_DIN | Input del bus SPI a contatto |
13 | T_DO | Uscita del bus SPI touch |
14 | T_IRQ | Segnale di interruzione dello schermo tattile, basso livello quando viene rilevato il tatto |
