Descrizione generale

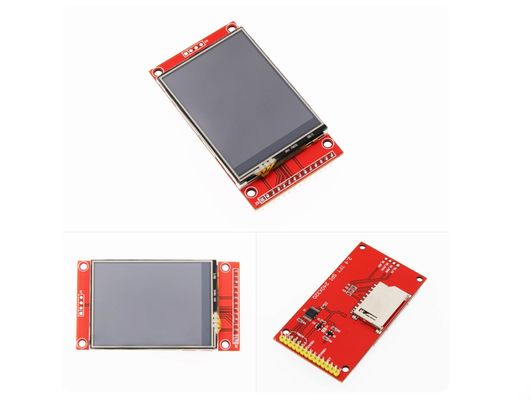

MSP2401/MSP2402è un modulo TFT-LCD di tipo trasmissivo a-Si (transistor a cristallo liquido a pellicola sottile di silicio amorfo), che è composto da un pannello TFT-LCD, da un'unità di retroilluminazione del circuito del conducente. La dimensione del pannello è 2.4 pollici e la risoluzione è 240x320. Modulo LCD TFT a-Si di alta qualità d'immagine. Disponibile la funzione di visualizzazione a schermo parziale. Sono disponibili modalità di riposo e stand-by per risparmiare energia.
Descrizione del prodotto

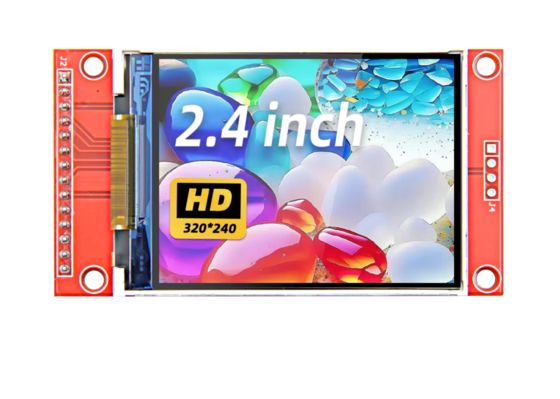

* schermo a colori da 2,4 pollici, supporto display a colori 65K, display a colori ricchi
* Risoluzione 320x240, funzione tattile opzionale
* Utilizzando il bus seriale SPI, occorrono solo pochi IO per illuminare il display

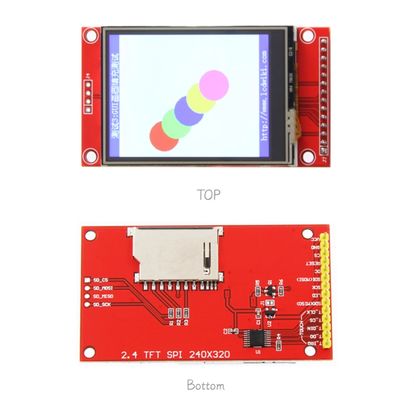

* Facile per espandere l'esperimento con slot per schede SD
* Fornire un ricco campione di programma
* Standard di processo di livello militare, lavoro stabile a lungo termine
* Fornire supporto tecnico ai conducenti
Parametri del prodotto
Nome
Parametro
Display colore
Colore RGB 65K
Unione dei prodotti
MSP2401/MSP2402
Dimensione dello schermo
2.4 ((inch)
Tipo
TFT
IC del driver
ILI9341
Risoluzione
320*240 (pixel)
Interfaccia del modulo
Interfaccia SPI a 4 fili
Area attiva (area AA)
36.72x48.96 ((mm)
Dimensione del modulo PCB
77.18x42.72 mm
Temperatura di funzionamento
-20°C~70°C
Temperatura di conservazione
-30°C~80°C
tensione di alimentazione VCC
3.3V~5V
Tensione della porta IO logica
3.3V (TTL)
Consumo di energia
TBD
Peso grezzo ((Contenitore della confezione)
22 (g)
Definizione dell'interfaccia
Numero
Etichetta del pin
Descrizione
1
VCC
Input di potenza 5V/3,3V
2
GND
Terreno
3
CS
Segnale di selezione del chip LCD, attivazione a basso livello
4
RISET
Segnale di ripristino LCD, ripristino a basso livello
5
DC/RS
livello elevato: registro, livello basso: dati
6
SDI/MOSI
Segnale di scrittura dati del bus SPI
7
SCK
Segnale dell'orologio del bus SPI
8
LED
se non controllato, collegare 3.3V sempre luminoso
9
SDO/MISO
SPI bus lettura del segnale di dati, se non è necessario per la funzione di lettura, non si può collegare
