Dettagli:
|
| Nome: | 2.8 pollici SPI TFT LCD Display Touch Panel | Risoluzione: | 240x320 |
|---|---|---|---|
| Dimensione del PWB del modulo: | 50.0x86.0 ((mm) | Area attiva: | 43.2x57.6mm) |
| Interfaccia: | SPI a 4 linee | Angolo di visualizzazione: | 55/65/65/65 |
| Modalità di visualizzazione: | TFT, normalmente bianco | IC del driver: | ILI9341 |
| touch screen: | Senza RTP |

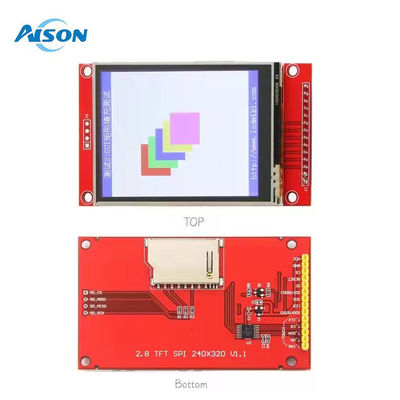

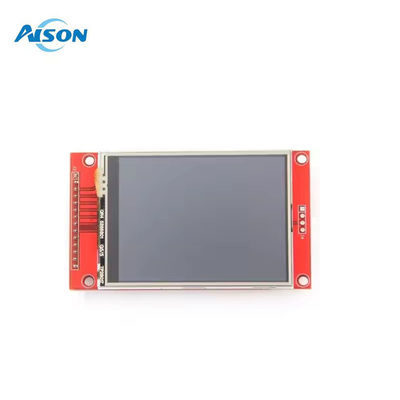

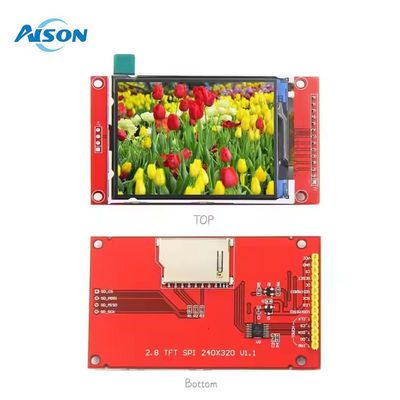

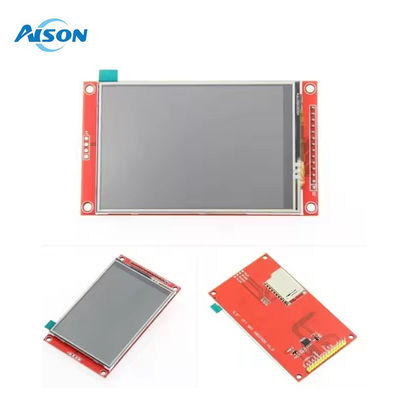

2.8 pollici SPI TFT LCD Display Module 240x320 SPI Serial ILI9341 Driver IC
Opzioni:
2.2 pollici SPI LCD Modulo senza contatto;2Display SPI Modulo da 2 pollici con RTP
2Modulo LCD SPI da 0,4 pollici senza contatto;2Display SPI Modulo da.4 pollici con RTP
2.8 pollici SPI LCD Modulo senza contatto;2Display SPI Modulo da.8 pollici con RTP
3.2 pollici SPI LCD Modulo senza contatto;3Display SPI Modulo da 2 pollici con RTP
3Modulo LCD SPI da 0,5 pollici senza contatto;3Display SPI Modulo da 5 pollici con RTP
4Modulo LCD SPI da 0,0 pollici senza contatto;4.0 pollici SPI Modulo display con RTP
| Nome | Parametro |
| Display colore | Colore RGB 65K |
| Unione dei prodotti | Dispone di schermo touch: MSP2807 |
| non dispongono di schermo touch: MSP2806 | |
| Dimensione dello schermo | 2.8 ((inch) |
| Tipo | TFT |
| IC del driver | ILI9341 |
| Risoluzione | 320*240 (pixel) |
| Interfaccia del modulo | Interfaccia SPI a 4 fili |
| Area attiva (area AA) | 43.2x57.6mm) |
| Dimensione del modulo PCB | 50.0x86.0 ((mm) |
| Temperatura di funzionamento | -20°C~60°C |
| Temperatura di conservazione | -30°C~70°C |
| tensione di alimentazione VCC | 3.3V~5V |
| Tensione della porta IO logica | 3.3V (TTL) |
| Consumo di energia | TBD |
| Peso grezzo ((Contenitore della confezione) | Senza tocco: 34 g / con tocco: 43 g |
Definizione dell'interfaccia
| Numero | Etichetta del pin | Descrizione |
| 1 | VCC | Input di potenza 5V/3,3V |
| 2 | GND | Terreno |
| 3 | CS | Segnale di selezione del chip LCD, attivazione a basso livello |
| 4 | RISET | Segnale di ripristino LCD, ripristino a basso livello |
| 5 | DC/RS | segnale di registrazione LCD/selezione dati,
livello elevato: registro, livello basso: dati |
| 6 | SDI ((MOSI) | Segnale di scrittura dati del bus SPI |
| 7 | SCK | Segnale dell'orologio del bus SPI |
| 8 | LED | Controllo della retroilluminazione, illuminazione di alto livello,
se non controllato, collegare 3.3V sempre luminoso |
| 9 | SDO ((MISO) | SPI bus lettura del segnale di dati, se non è necessario per la funzione di lettura, non si può collegare |
| (Il seguente è il collegamento della linea di segnale touch screen, se non è necessario toccare la funzione o il modulo stesso non ha la funzione touch, non è possibile connetterli) | ||
| 10 | T_CLK | Toccare il segnale dell'orologio del bus SPI |
| 11 | T_CS | Chip touch screen selezionare segnale, abilitare basso livello |
| 12 | T_DIN | Input del bus SPI a contatto |
| 13 | T_DO | Uscita del bus SPI touch |
| 14 | T_IRQ | Uscita del bus SPI touch |
