Dettagli:
|
| Nome: | 2Modulo LCD SPI da 2 pollici | Risoluzione: | 320x240 |
|---|---|---|---|
| Dimensione del PWB del modulo: | 40.10x67.20 mm) | Area attiva: | 33.84x45.12 mm) |
| Interfaccia: | SPI a 4 linee | Angolo di visione: | 55/65/65/65 |
| Modalità di visualizzazione: | TFT, normalmente bianco | Temperature di funzionamento: | -20 a 70 gradi |
| Temperature di conservazione: | -30 a 80 gradi |
2.2 pollici /2.4 pollici /2.8 pollici /3.2 pollici /3.5 pollici /4.0 pollici SPI TFT LCD Modulo con PCB Board
Opzioni:
2.2 pollici SPI LCD Modulo senza contatto;2Display SPI Modulo da 2 pollici con RTP
2Modulo LCD SPI da 0,4 pollici senza contatto;2Display SPI Modulo da.4 pollici con RTP
2.8 pollici SPI LCD Modulo senza contatto;2Display SPI Modulo da.8 pollici con RTP
3.2 pollici SPI LCD Modulo senza contatto;3Display SPI Modulo da 2 pollici con RTP
3Modulo LCD SPI da 0,5 pollici senza contatto;3Display SPI Modulo da 5 pollici con RTP
4Modulo LCD SPI da 0,0 pollici senza contatto;4.0 pollici SPI Modulo display con RTP
Descrizione generale

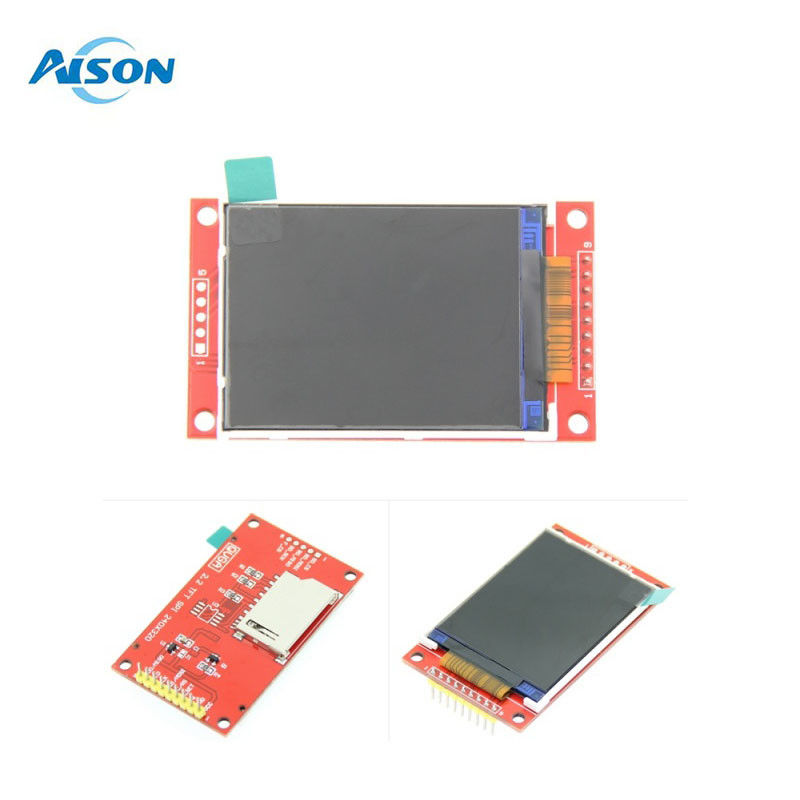

MSP2202 è un modulo TFT-LCD di tipo trasmissivo a-Si (trasistor a cristallo liquido a pellicola sottile di silicio amorfo), composto da un pannello TFT-LCD, un'unità di retroilluminazione del circuito del driver,La dimensione del pannello è 2.2 pollici e risoluzione 240x320. Modulo LCD TFT a-Si di alta qualità. Disponibile la funzione di visualizzazione a schermo parziale. Sono disponibili modalità di riposo e stand-by per risparmiare energia.
| Nome | Parametro |
| Display colore | Colore RGB 65K |
| Unione dei prodotti | MSP2202 |
| Dimensione dello schermo | 2.2 ((pollici) |
| Tipo | TFT |
| IC del driver | ILI9341 |
| Risoluzione | 320*240 (pixel) |
| Interfaccia del modulo | Interfaccia SPI a 4 fili |
| Area attiva (area AA) | 33.84x45.12 mm) |
| Dimensione del modulo PCB | 40.10x67.20 mm) |
| Temperatura di funzionamento | -20°C~60°C |
| Temperatura di conservazione | -30°C~70°C |
| tensione di alimentazione VCC | 3.3V~5V |
| Tensione della porta IO logica | 3.3V (TTL) |
| Consumo di energia | TBD |
| Peso grezzo ((Contenitore della confezione) | 22 (g) |

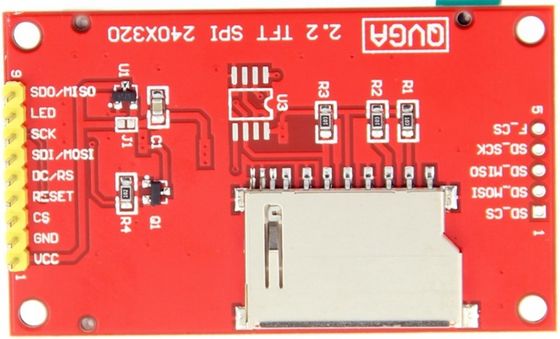

| Numero | Etichetta del pin | Descrizione |
| 1 | VCC | Input di potenza 5V/3,3V |
| 2 | GND | Terreno |
| 3 | CS | Segnale di selezione del chip LCD, attivazione a basso livello |
| 4 | RISET | Segnale di ripristino LCD, ripristino a basso livello |
| 5 | DC/RS | livello elevato: registro, livello basso: dati |
| 6 | SDI/MOSI | Segnale di scrittura dati del bus SPI |
| 7 | SCK | Segnale dell'orologio del bus SPI |
| 8 | LED | se non controllato, collegare 3.3V sempre luminoso |
| 9 | SDO/MISO | SPI bus lettura del segnale di dati, se non è necessario per la funzione di lettura, non si può collegare |
