6 pin ESP32 Display Module 5V Touchscreen capacitivi 500mA 8M PSRAM LVGL

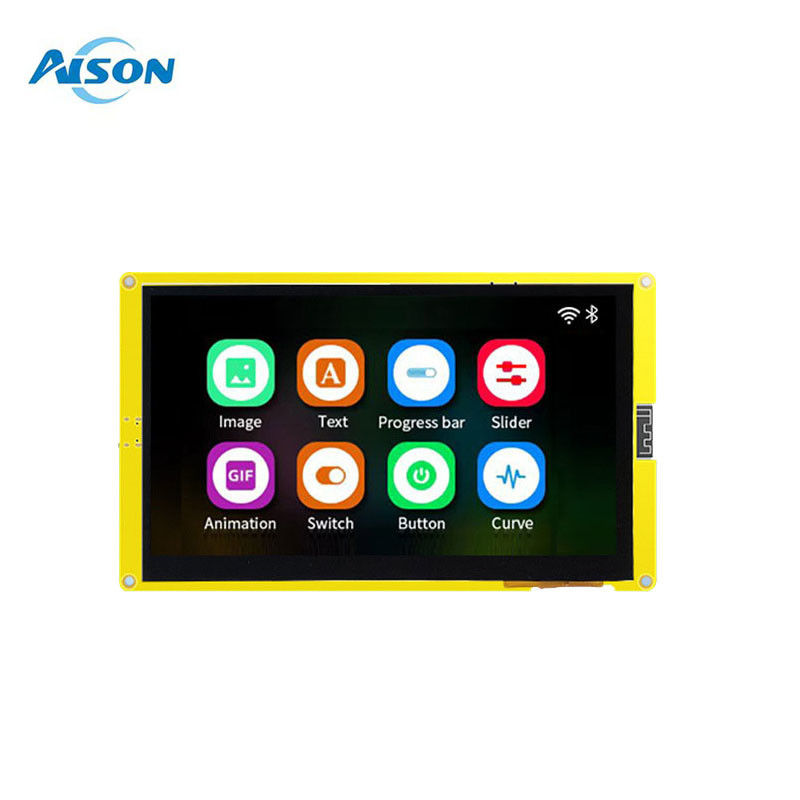

7.0 pollici ESP32-8048S070C Modulo di schermo LCD 800*480 Serial Port Display 2,4 GHz Wifi Bluetooth 16MB SPI Flash e 8MB PSRAM

1,Visualizzazione

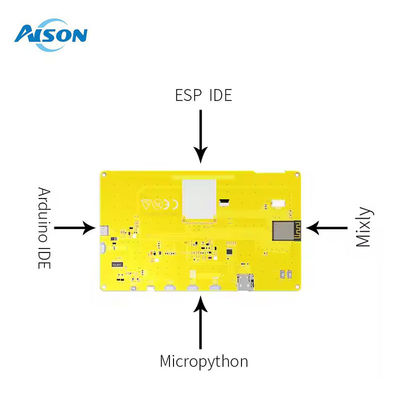

ESP32-8048S070C è una scheda di sviluppo per touch screen visivo, la scheda è dotata di firmware per la piattaforma GUI sviluppato in modo indipendente,supporto alla programmazione grafica drag and drop per aiutare gli utenti a completare lo sviluppo di una piattaforma di controllo personalizzataIl controller principale della scheda di sviluppo ESP32-8048S070C adotta il modulo ESP32-S3-WROOM-1, questo modulo è un modulo MCU Wi-Fi + Bt + ble di uso generale, 16MB SPI flash e 8MB PSRAM sono configurati in.La scheda di sviluppo ESP32-8048S070C può anche sviluppare e debuggare funzioni come pulsanti, voce e fotocamera attraverso le interfacce di espansione su entrambi i lati, accorciando notevolmente il ciclo di sviluppo degli utenti.

2Le seguenti risorse hardware

1) Modulo ESP32-S3-WROOM-1

ESP32-S3-WROOM-1 è un modulo Wi-Fi + Bt + ble MCU per tutti i tipi di applicazioni.Può essere utilizzato in reti di sensori a bassa potenza e applicazioni impegnativeI parametri di questo ESP32-S3-WROOM-1 sono:8Mbyte PSRAM + 16Mbyte Flash.

2) Interfaccia TP

Interfaccia touchpad capacitiva, interfaccia I2C, spaziatura di 0,5 mm, 6 pin, tipo flip down.

3) Interfaccia LCM Displayinterfaccia LCM display da 7,0 pollici, interfaccia SPI, spaziatura di 1,25 mm, Questa interfaccia SPI è collegata all'interfaccia hardware HSPI di esp32, la frequenza di orologio operativo può
I parametri dello schermo utilizzati sono: Dimensione: 7,0 pollici; densità di pixel: 165PPI; Risoluzione: 800*RGB*480; Modello dello schermo:

ESP32-8048S070C

4) Gestione dell'energia

Due LDOS di 3.3V, uno alimenta la scheda stessa, l'altro alimenta la scheda di espansione esterna,L'alimentazione è separata per evitare che la scheda di espansione interferisca con l'alimentazione di esp32-S3, garantisce la stabilità dell'esp32-S3.

5) Interfaccia di alimentazione esterna

Interfaccia di alimentazione esterna riservata (positiva e negativa come indicato con il segno + - nella figura), gamma di tensione di ingresso 5v,corrente di carico massima I > 2A.

6) Chiave RST

Toccare il pulsante di auto-reset per collegarsi al pin EN di ESP32-S3.

7) Interfaccia di tipo C

Interfaccia USB-C universale (interfaccia di tipo C), questa interfaccia viene utilizzata per alimentare la scheda di sviluppo, la comunicazione UART e il download del firmware.L'hardware del circuito di download implementa il controllo del flusso di dati, quindi il download del firmware supporta il download automatico con un solo clic.

3Il potere delle istruzioni

1) Fornitura di alimentazione

Questa scheda di sviluppo supporta l'alimentazione USB tipo C 5V e l'interfaccia di ingresso di alimentazione esterna riservata (come mostrato dal numero di riferimento 5 nella figura 3).

che la corrente di supporto della tensione di ingresso di 5 V non sia inferiore a 1 A quando non sono inserite altre schede di espansione,e la corrente di supporto della tensione di ingresso di 5 V non è inferiore a 2 A quando vengono inserite altre schede di espansione (per maggiori dettagli si rimanda al consumo di energia effettivo della scheda di espansione). Nota: quando l'alimentazione esterna è fornita attraverso l'interfaccia di alimentazione riservata, l'intervallo di tensione di ingresso dell'alimentazione è di 5V e la corrente di carico è raccomandata di essere I> 2A.

2) Precauzioni

Si prega di accertarsi che i cavi FPC degli schermi TP e LCM siano stati inseriti nelle prese FPC corrispondenti prima di alimentare la scheda di sviluppo, altrimenti

4Parametri elettrici della scheda

Ambiente di prova:

1Temperatura: temperatura ambiente 25 °C

2Fornitura di corrente: 5,0V

Parametri di prova:

1Corrente di lavoro normale: 500 mA ((Corrente media)

5Firmware brucia

1) Prima fase:

Connettete la scheda ESP32-8048S070C al computer tramite il cavo dati USB-TypeC.il firmware può essere scaricato automaticamente tramite ESP32 Flash_Download_Tools.

2) Secondo passo:

Come mostrato nella figura 7-1 di seguito: selezionare il percorso del firmware da registrare a 1. L'indirizzo è di solito 0X00. Dopo la impostazione, ricordati di selezionare la parte anteriore; selezionare l'orologio di sistema a 40MHz in 2 posizioni;Scegliere la dimensione di Flash come 128Mbit in 3 posti; Selezionare SPI MODE come DIO modalità a 4 posti; Selezionare il numero di porta della scheda corrente riconosciuta dal computer a 5; Selezionare la frequenza di segnalazione della porta seriale a 6 posti (maggiore è il valore,più veloce è il tasso di download del firmware, e il supporto massimo è di 1152000bps); dopo aver completato la configurazione precedente, fare clic su 7 per iniziare a bruciare il firmware.

3) Terzo passo:

Dopo aver completato i due passaggi di cui sopra, premere il pulsante di ripristino sul retro del
Il board di sviluppo per iniziare a far funzionare il firmware appena bruciato.
